Особенности и монтаж металлических кабельных лотков

При прокладке электрической сети особое внимание уделяется трассе, в которую укладывается провод. Конструкция должна надежно удерживать вес магистрали, защищать от механических повреждений и негативного воздействия окружающей среды. С задачей хорошо справляются лотки металлические для прокладки кабеля. Основное отличие от пластикового аналога – инертность к открытому огню, что препятствует воспламенению электрической сети при аварийных ситуациях.

Виды

Консоли для кабельных лотков, выполненные из сплавов повышенной прочности, классифицируются по степени модификации:

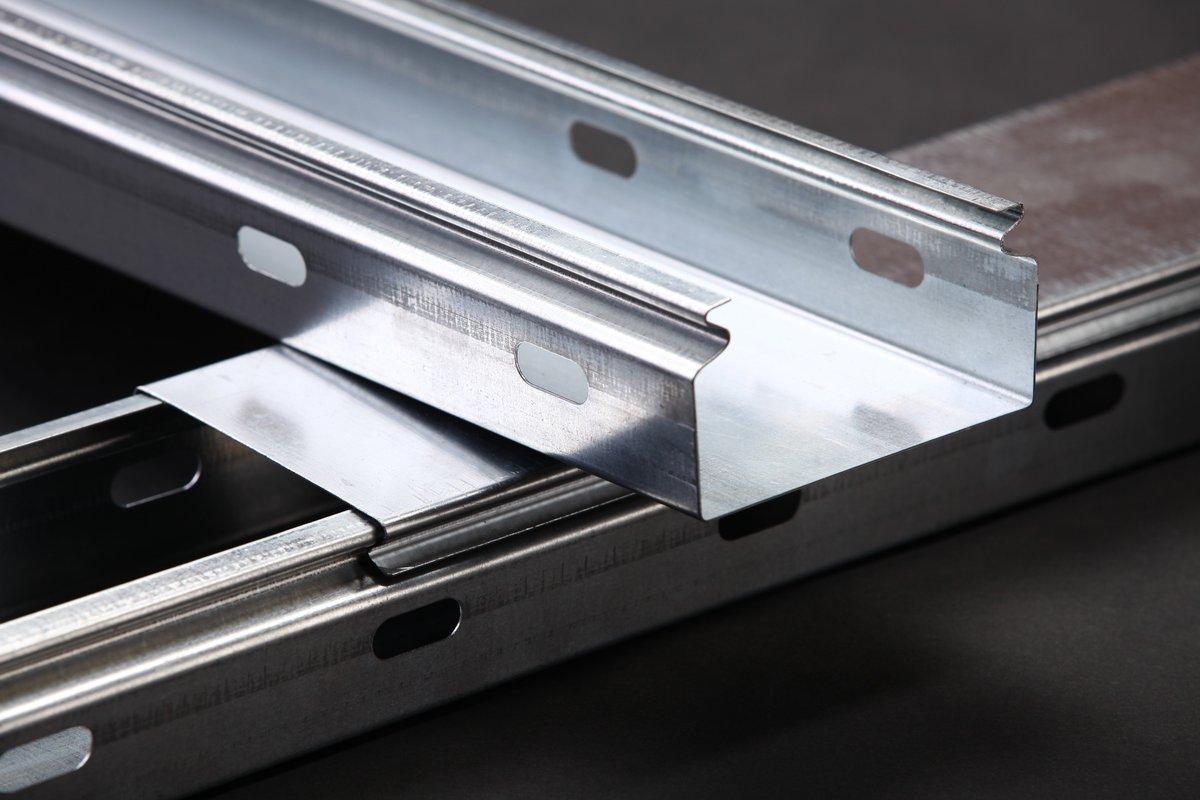

1. Перфорированные. Представляет собой канал, на бортах которого располагаются сквозные отверстия по всей длине. Такая конструкция исключает перегрев проводки за счет поддержания естественной вентиляции. Плюсы – возможность монтажа элементов внахлест, подключения заземления. Минусы – незащищенность от повышенной влажности. Чтобы предотвратить попадание воды внутрь, используется специальная крышка. Однако наличие боковых отверстий не гарантирует полную герметичность.
2. Неперфорированные. Короб состоит из двух элементов – лоток и защитная крышка. Преимущества – герметичность, мобильность, простота монтажа внутри и снаружи здания, безопасность, привлекательный вид. Недостатки – подходит для проводки малой мощности, не склонных к перегреву. Это вызвано отсутствием эффективной системы вентиляции.
3. Проволочные. Применяется для промышленных кабельных магистралей открытого типа. Плюсы – прочность, гибкость (подходит для архитектурно сложных трасс), хорошая вентиляция, малый вес. Кроме этого, упрощается поиск неисправности с последующим проведением ремонтных работ. Минусы – низкая степень защиты от негативного воздействия окружающей среды, поэтому монтируется внутри зданий.
4. Лестничные. Свое название конструкция получила за счет визуального сходства с лестницей – продольные металлические борты, соединенные поперечными перекладинами. Плюсы – подходит для любых типов проводов (высоковольтных, маломощных), простота монтажа, сервисного обслуживания, повышенная грузоподъемность. Минусы – из-за неверного расчета количества поперечных перегородок магистраль может провисать.

Тип металлических лотков для кабеля определяется условиями эксплуатации проводки.

Монтаж

Процесс установки трассы строго регламентируется нормативной документацией. Технические ошибки становятся причиной:

• провисания проводов;
• обрушения магистрали целиком или отдельных ее частей;
• несоответствие характеристик кабеля конструкции лотка, провоцирующие пожароопасные ситуации;
• повреждение проводки вследствие некорректного формата короба условиям размещения.<

Технология монтажа кабельных лотков зависит от типа поверхности, тяжести проводки:

1. Потолок. Укладка кабеля «на весу» определяется физическими особенностями материала, который выступает потолочным перекрытием. Например, гипсокартонные перегородки без усиления не могут выступать опорой тяжелой магистрали.
2. Стена. Самый распространенный и безопасный способ крепления. При провисании или обрушении конструкции можно провести укрепление отдельных участков без демонтажа всей трассы. Кроме этого, есть возможность прокладки разноуровневой кабельной магистрали.
3. Пол. Техника используется на объектах, где поверхность защищена от механических повреждений. Например, вдоль стены, пролегающей за оборудованием или предметами интерьера.

Важно! Перед началом работ необходимо изучить проект помещения. Допустимо параллельная кладка электрических линий, водопровода или иных инженерных систем. Однако пересечение магистралей разного функционала недопустимо. Это усложняет сборку конструкции, использование и техническое обслуживание.

Металлические кабельные лотки – универсальный способ защиты проводки любого назначения. Подходит для прокладки сети открытого, закрытого типа внутри или снаружи здания. Благодаря привлекательному виду не нуждается в финишном декорировании. Большой модельный ряд позволяет подобрать изделие, подходящее под конкретные условия эксплуатации.
